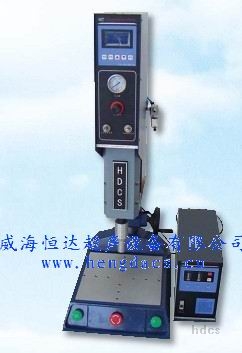

整機特點：
（1）、日本原裝壓電陶瓷換能器，輸出強勁穩定
（2）、日本皇牌鋼變幅器，堅固耐用
（3）、采用焊頭水平可調式結構，調模便捷
（4）、全套優質進口元器件組裝
（5）、全自動控制系統
1、功能描述
控制器主要功能如下：
-工作模式選擇：動態觸發、提前觸發。
-系統調試：試驗超聲輸出及焊頭的上下行，方便人工操作及出廠調試。
-參數設定：設定焊接所需要的時間參數，工作時間參數準確到 0.01 秒。
-安全授權：設定焊接機允許工作的次數，方便產品管理用戶做產品測試和
評估。
-運行次數和上電次數：機器整個工作壽命期間運行次數和上電次數統計
2、系統資源
控制器主板 CPU 采用單片機，輸入輸出光電隔離，主板提供 24V 電源對外
輸出（250mA）；可以根據用戶要求，提供實時時鐘。
顯示板為 128ⅹ64 液晶，全中文顯示。
具體資源如下：
-主板
隔離輸入：接近開關輸入 NPN 型 24V 供電 3 個
普通開關量輸入 2 個
隔離輸出：繼電器干接點輸出 容量 220V 10A 1 個
光耦干接點輸出 容量 24V40mA 1 個
晶體管 OC 輸出 觸點容量 24V250mA 3 個
提供電源：24V 250mA
-顯示板
液晶屏：128ⅹ64，中文顯示人機界面或圖形曲線
蜂鳴器：提示或報警
鍵 盤：5 個獨立按鍵
|
